공법특징
- 지반 조건에 따른 다양한 가압 및 보강 공법 적용이 가능하고 인발저항력이 향상
- 우레탄 패커 등의 고가의 특별한 자재없이 압력식 그라우팅이 가능
- 수해 및 붕괴 등으로 훼손된 비탈면 시공이 가능
| 구분 | 압력식 | 중력식 | |
|---|---|---|---|
| 항복 하중(kN) | 1 | 159.12 | 112.23 |
| 2 | 158.14 | 120.76 | |
| 3 | 156.08 | 119.78 | |
| 4 | 167.85 | - | |
| 평균 | 160.30 | 117.59 | |

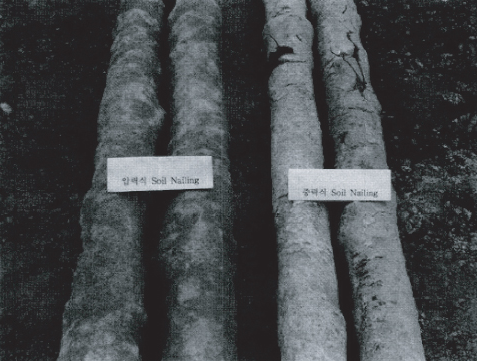

| 직경(cm) | 16.05 | 12.95 | |
| 주면전(㎠) | 10.079.4 | 8,132.6 | |
| 인발저항력τf(kPa) | 158.56 | 144.11 | |

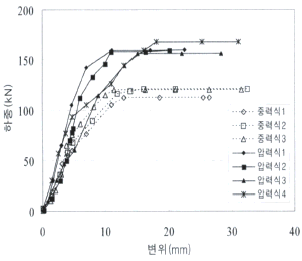

하중-변위곡선
| 구분 | GNS Nailing | 압력식 Soil Nailing (발포우레탄 패커) | |
|---|---|---|---|
| 공 법 | 개요도 |
|
|
| 조립도 |
|
|
|
| 공법개요 | 원지반 천공, 네일체 삽입 후 1차 그라우팅을 통해 공내를 완전히 밀폐시키크로 2차 그라우팅 시공시 일정의 압력식 그라우팅이 가능하여 정착부의 유효직경 및 인발저항력을 향상하는 공법이다. 특히 정착부 그라우팅 압력을 기존 압력 그라우팅 공법 대비 향상하였으며 정착부와 지표면 보강을 구분하여 시공하여 보강효율을 극대화한 공법. | 일반공법의 효과를 개선하기 위해 그라우팅체 형성과정에서 가압방식을 도입하여 정착부의 유효직경 및 전단저항력을 증가시켜 주변지반의 절리면이나 파쇄대에 대한 가압그라우팅효과로 지반강도계수를 증가시키고 보강공의 간격을 넓힘으로서 경제적이고 효과적으로 그라우팅체를 형성시킬 수 있도록 개선된 공법. | |
| 시공순서 | 천공 ▶ NAIL 삽입 ▶ 1차 그라우팅존 그라우팅주입(중력식) ▶ 2차 그라우팅존 압력 그라우팅 주입 (5-10 kg/㎠) ▶ 지압판 및 너트 설치 | 천공 ▶ NAIL (D29) 삽입 ▶ 패커 설치 (발포우레탄 악역) ▶ 압력 그라우팅 주입 (5-10 kg/㎠)) ▶ 지압판 잋 너트설치 | |
| 구분 | 웨지고강도 경량네일링 | FRP 보강 다단 그라우팅 | |
|---|---|---|---|
| 공 법 | 개요도 |
|
|
| 조립도 |
|
|
|
| 공법개요 | 철근보다 가볍고 항복인장 강도가 3배나 달하는 강관을 사용하며 강관의 홀을 이용하여 암질에 따른 선택적 부분 가압그라우팅을 함으로써 원지반의 인장력과 전단력을 증가시켜 1공이 부담하는 능력을 확장시킴으로서 전체지반의 인장가도 변위를 억제시키는 공법. | 대상지반을 천공한후 지질여건에 따라 FRP 보강제를 적절한 간격으로 배열 설치하고, FRP 보강재내에 패커를 설치하여 압력에 의해 파쇄암반의 젤리와 토사지반의 공극에 시멘트밀크를 주입함으로써 원지반의 전단강도를 증가시키고 FRP 보강재에 의한 전단, 휨 및 Nailing 효과를 동시에 얻는 공법. | |
| 시공순서 | 천공 ▶ 경량네일 NAIL(D42.7) 삽입 ▶ 내부패커 삽입 ▶ 외부패커팽창 및 웨지 확장 ▶ 선단부주입 ▶ 고정부방향 주입 ▶ 지압판 및 너트 설치 | 천공 ▶ FRP관 삽입 ▶ 주입구 코킹 ▶ 실재주입 ▶ 대단 주입 (5-10 kg/㎠) ▶ 지압판 및 너트 설치 | |
| 구분 | 장점 |
|---|---|
| GNS Nailing |
|
|
압력식 Soil Nailing (발포우레탄 패커) |
|
| 웨지고강도 경량네일링 |
|
| FRP 보강 다단 그라우팅 |
|
| 구분 | 단점 |
|---|---|
| GNS Nailing | 1차 그라우팅 후 그라우트ZONE 양생시간이 다소 걸릴 수있음 |
|
압력식 Soil Nailing (발포우레탄 패커) |
|
| 웨지고강도 경량네일링 |
|
| FRP 보강 다단 그라우팅 |
|
| 구분 | 시공 순서 |
|---|---|
| GNS Nailing |
|
|
압력식 Soil Nailing (발포우레탄 패커) |
|
| 웨지고강도 경량네일링 |
|
| FRP 보강 다단 그라우팅 |
|
