개요

GNS WALL 공법은 절토부 및 성토부 옹벽 시스템으로 도로부, 철도부, 공장부지 및 택지개발과 같은 공사에 필요한 사면 안정화와 부지의 효율성에 있어 기존의 보강토옹벽 또는 일반옹벽으로 적용하기 어려운 구간에 사용된다.

특성

• 부지의 효율성 극대화
• 비탈면의 안정화
• 절토량 축소
• 공기 단축
• 안정적인 구조
• 경제적인 가치 창조
• 품질 및 공사관리의 확보
  주변환경과의 자연친화적인 조화

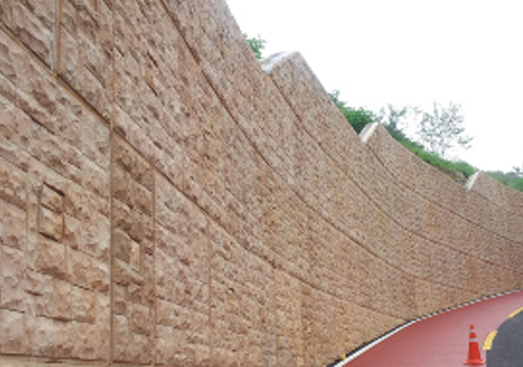

GNS WALL 공법 C타입

• 조립과 조경식재로 미관이 수려하다.
• 옹벽기능 + 자연친화적 공간 조성
• 높이의 다양화, 공기 정화 기능
• 경사도 조절로 부지 절약
• 배면보강, 배수층 형성하므로 안정적
• 블록상부의 전단치에 의하여 전단 보강 및 기초처리가 간단
• 블록의 공장생산, 조립식 시공으로 공기단축, 공사비 절감
• 다양한 컬러 및 문양의 선택

RC 옹벽

• 일반적 사용공법으로 대중화됨
• 옹벽치수와 형태를 자유로이 결정
• 뒷채움재로 현장 유용토 사용
• 대량 굴착, 양생, 가설재 설치 등으로 공사비와 공사기간 증가
• 높이가 높은 경우 공사의 난해성
• 높이에 비례하여 급격한 공사비 증대
• 미적감각이 없어도 별도의 문양 설치

시공형식

A Type (네일링적용)

전면판의 형태

• 하향식(Top Down) 또는 상향식(Bottom Up)시스템
• 현장조사, 측량, 도면, 구조설계, 자재생산, 시공 및 품질관리의 일괄처리
• 고품질의 기술과 경제적인 시스템의 가치

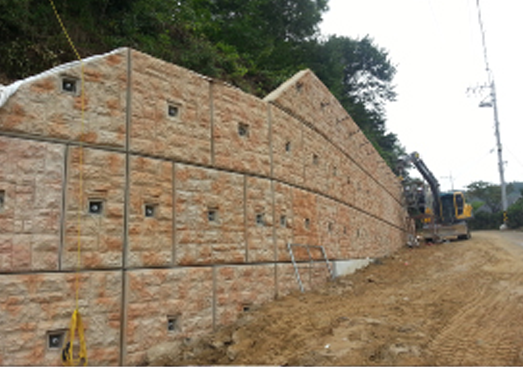

A Type (네일링적용)

A타입 (네일링적용) 특징과 장점

• 절취면의 최소화 (토공량 감소)
• 구조적 안정 (지반 및 비탈면의 안정)
• 경제적 효과 (토공량 감소, 부지확대, 공기단축, 인원감축)
• 품질/공사관리 확보 (단순공종)
• 동절기 공사가능 (양생의 불필요)
• 자연친화적 (자연적 문양)
• 공기단축 (공사비 절감)

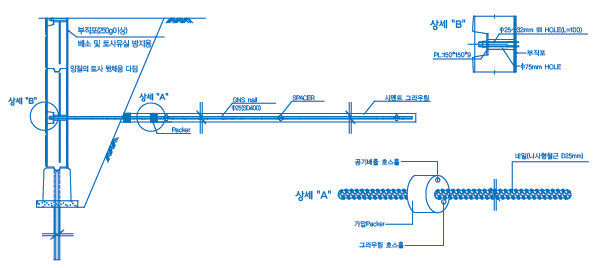

구성요소
