구분	GNS35F	GNS45F	GNS56F	GNS67F	GNS80F	GNS95F	GNS110F
강연선 본수	3 X Φ 12.7	4 X Φ 12.7	5 X Φ 12.7	6 X Φ 12.7	5 X Φ 12.7	6 X Φ 12.7	7 X Φ 12.7
인장강도	56.1	74.8	93.5	112.2	133.07	159.69	186.3
항복강도	47.6	63.6	79.5	95.4	113.19	135.82	158.46
허용하중	34.7	44.88	56.1	67.32	79.8	95.76	111.78
천공 경(mm)	Φ 105	Φ 105	Φ 115	Φ 125	Φ 125	Φ 150	Φ 150
정착체직 경(mm)	Φ 60 / Φ 90	Φ 60 / Φ 90	Φ 60 / Φ 90	Φ 73 / Φ 100	Φ 73 / Φ 100	Φ 89 / Φ 110	Φ 89 / Φ 120

결정론적 해석방법	확률론적 해석방법	수치해석에 의한 검증

그라우트와 정착제의 마찰 저항을 고려한 산정식에 의해 정착제 길이 산정	산정식 및 입력정수의 다양성 및 불확실성을 고려한 신뢰성 분석에 의한 정착제길이 산성	산정된 정착제 길이에 대하여 수치해석에 의한 검증 수행

구분	GNS 영구앵커	기타 일반앵커

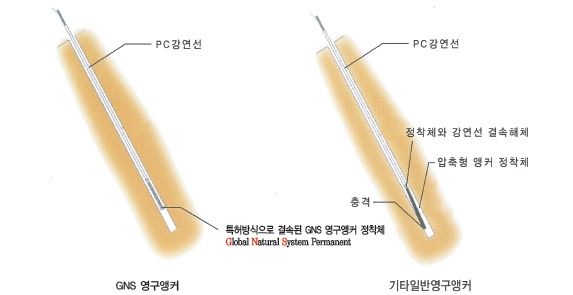

천공	천공에 앵커를 삽입시 충격이 가해지면 결속력이 더욱 강해지는 인장재 고정 구조로 되어있다. 압축형 앵커의 구조적 결함 최소화 PE파이프를 이용한 부식방지 및 시공성 향상	압축형 앵커는 강연성에 정착제 결속으로 이루어져 있으며 천공 후 압축형 앵커의 삽입 과정에서 충격으로 정착체와 강연선의 결속이 해체된다.
그라우트	그라우트 유도관이 내부에 마련되어 그라우트가 사방으로 분사됨 이형 강봉 정착제를 사용하여 그라우트와의 부착혁향상 사방분사 그라우트 주입에 의한 앵커체와 지반의 정착 강화	그라우트 유도관이 외부에 마련되어 그라우트가 한쪽 측면에서 분사되어 정착제의 구근형성도 편심되게 정착한다.
인장	쐐기를 보완한 인장구조 재인장에 의한 인장력 약화방지 재인장 지압판 적용으로 재인장 용이	재시공이 불가피하게 되는 사례가 종종 발생한다.

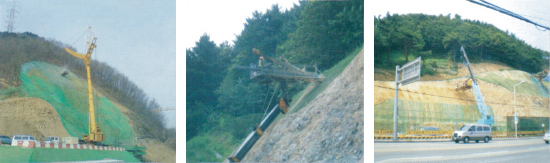

GNS 영구앵커공법
